Podstawy fizyki budowli

Zawartość:

1. stabilność UV

2. obciążenie deszczem

3. różnice temperatur

4. izolacja akustyczna

5. ruchy od budynku

i konstrukcja okna

6. przepuszczalność powietrza

7. wilgotność i wentylacja pomieszczenia

8. zachowanie podczas pożaru

9. kompatybilność środowiskowa

10. izolacja termiczna

11. Materiał budowlany - Kompatybilność

1. stabilność UV

Jest to definiowane przez proporcję promieni krótkofalowych w widmie UV, które nie mogą być postrzegane przez ludzkie oko.

Światło słoneczne, które są określane jako promienie UV (ultrafioletowe).

Promieniowanie to uszkadza nie tylko ludzką skórę, ale także skórę na zewnątrz budynków.

materiały uszczelniające stosowane na zewnątrz budynków.

Wpływy te i ich skutki są wielokrotnie przedmiotem kontrowersyjnych dyskusji.

Dzieje się tak w szczególności dlatego, że istnieje wiele różnych metod pomiarowych do symulacji tych wpływów z prędkością poklatkową.

Na przykład metody testowe stosowane w przemyśle farb lub innych powłok powierzchniowych okazały się być

okazały się niereprezentatywne.

Ze względu na ograniczenia ekonomiczne nadal stosowane są produkty uszczelniające, które nie są odporne na warunki atmosferyczne.

przetwarzane. Z reguły prowadzi to do awarii systemu uszczelniającego w bardzo krótkim czasie.

2. obciążenie deszczem

Połączenia elementów zewnętrznych są naturalnie narażone na działanie deszczu. Tutaj

krople deszczu są dociskane do elementów ścian zewnętrznych przez ciśnienie wiatru (do 600 Pa odpowiada ok. 12 Beaufortom) lub w wyniku prądów powietrza,

dociskane do elementów ścian zewnętrznych. Przenikaniu tej wilgoci należy zapobiegać konstrukcyjnie lub za pomocą odpowiednich produktów uszczelniających.

Połączenia chłonne lub tworzące kapilary w połączeniu z budynkiem stanowią dodatkowe obciążenie wilgocią.

Działanie kapilarne (wąskie połączenie) wciąga wodę do konstrukcji budynku bez wpływu ciśnienia wiatru.

W obszarze zewnętrznym przegród zewnętrznych budynku,

1. zapewnić określone odprowadzanie wilgoci z konstrukcji.

2. należy zapobiegać niekontrolowanemu wnikaniu wody do konstrukcji.

3. ograniczyć zawartość wilgoci we wrażliwych materiałach.

4. należy zapewnić określone usuwanie wilgoci z konstrukcji.

Materiały profili okiennych	ε w mm/m
PVC twardy (biały)	1,6
PVC twarde (kolorowe) i wytłaczane kolorowe PMMA	2,4
Izolowany termicznie aluminiowy profil kompozytowy (lekki)	1,3
Izolowany termicznie aluminiowy profil kompozytowy (ciemny)	1,2

3. Różnice

temperatur Ruchy

termiczne występują praktycznie w każdym połączeniu. W przypadku drewnianych materiałów szkieletowych ruchy termiczne są jednak tak małe w porównaniu z ruchami związanymi z wilgocią, że można je pominąć

W przypadku ciemnych elementów elewacji wykonanych z aluminium lub tworzywa sztucznego, temperatury powierzchni przekraczające 80°C występują po stronie południowej. W zależności od składu materiału i zmian długości, powoduje to ruchy

do 3 mm na metr bieżący. Z tego powodu

decydujące znaczenie mają zmiany temperatury profili spowodowane

klimatem zewnętrznym, które występują podczas montażu

uchy te muszą być

absorbowane

przez zastosowane

materiały uszczelniające.

Biorąc pod uwagę wyniki badań dotyczących rzeczywistych przemieszczeń długości, które występują

można założyć następujące zmiany związane z temperaturą w złączu połączeniowym:

4. Izolacja akustyczna

Tak zwany efekt dziurki od

klucza jest szczególnie ważny w tym kontekście. Małe otwory lub szczeliny

w obszarze połączeń mogą mieć negatywny wpływ na wartości izolacji akustycznej.

Ludzkie ucho odbiera

zmniejszenie poziomu dźwięku o 10 dB

jako zmniejszenie głośności o połowę.

Niewypełnione złącze ma izolacyjność akustyczną na poziomie 15 dB. Plecionka z wełny mineralnej osiąga ok. 35 dB, a

złącze wypełnione szczeliwem osiąga tę samą wartość. Sprasowana taśma uszczelniająca osiąga wartości izolacji akustycznej

przekraczające 42 dB.

Istnieją

dwa zestawy przepisów dotyczących wymagań w zakresie izolacji akustycznej okien, które zawierają uznane zasady

technologii. Oprócz normy DIN 4109

"Iz

olacja akustyczna w budownictwie", która została wprowadzona przez władze budowlane,

często przywoływana jest również wytyczna VDI 2719 "Izolacja akustyczna w budownictwie i jego dodatkowym wyposażeniu".

5. ruchy budynku i konstrukcji okna

Szczelina dylatacyjna, dylatacja, szczelina dylatacyjna lub szczelina dylatacyjna to szczelina służąca do

dylatacji do przerywania elementów budynku w celu zapobiegania pęknięciom naprężeniowym.

Pęknięcia te są spowodowane różnymi właściwościami dylatacyjnymi elementów budowlanych.

zastosowanych materiałów (rozszerzalność cieplna, rozszerzalność spowodowana absorpcją wilgoci) lub związane z obciążeniem zmiany długości (tzw. pełzanie). Rozwój możliwych pęknięć naprężeniowych, patrz także dylatacja. Złączezapobiega powstawaniu sił ("ograniczeń"), które mogą prowadzićdo uszkodzenia komponentów.

Obszary zastosowań

- Mosty: Tworzenie struktur przejściowych w celu uniknięcia

naprężeń ograniczających, zwłaszcza z powodu rozszerzalności cieplnej

- Parkiet lub podłoga laminowana: unikanie naprężeń, zwłaszcza spowodowanych rozszerzalnością cieplną

rozszerzalność (głównie wilgoć, ale także kondensacja).

woda). Zapobiega to pękaniu lub łamaniu się drewna lub laminatu.

miejscowe podnoszenie.

- Wykładziny podłogowe, takie jak płytki podłogowe: krawędź podłogi

Krawędź podłogi w pomieszczeniu przy ścianie jest zazwyczaj zaprojektowana jako szczelina dylatacyjna.

- Mur licowy

Jeśli ciepłe powietrze w pomieszczeniu nasycone wilgocią może przeniknąć przez złącze budynku, styka się tam z zimnymi elementami. Wilgoć z powietrza w pomieszczeniu następnie skrapla się na jego powierzchni z powodu niższej temperatury powierzchni elementu. Efekt ten możnarównież zaobserwować w naczyniu do piciawypełnionym schłodzonymi napojami.

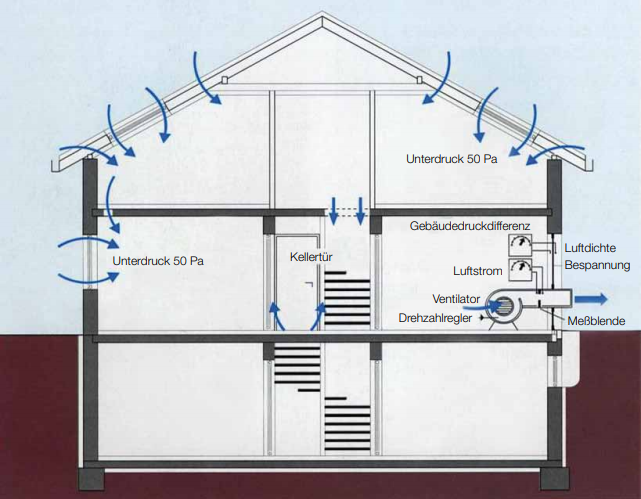

Poniższy schemat pokazuje, jak działa tak zwany "blower door test". W tym przypadku podciśnienie 50 Pajest generowane przez otwór w budynku lub pomieszczeniu za pomocą wentylatora. Służy to do zlokalizowania możliwych punktów wycieku.

^{Zasada pomiaru przepuszczalności powietrza. Gdy okna i drzwi są zamknięte, prędkość wentylatora jest zwiększana do momentu osiągnięcia różnicy ciśnień w budynku wynoszącej na przykład 50 Pa. Różnica ciśnienia w budynku wynosi na przykład 50 Pa. Odczytywany przepływ objętościowy określany jest jako przepływ objętościowy przepuszczalności powietrza .}

7 Wilgotność i wentylacja pomieszczenia

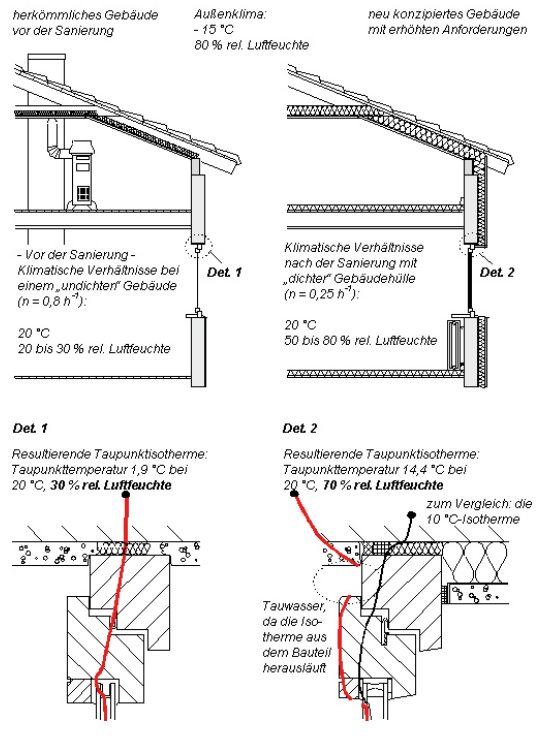

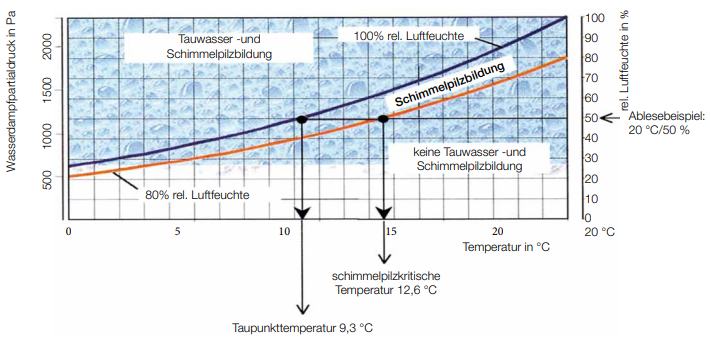

Jeśli, jak wspomniano w rozdziale 6, temperatura komponentu spadnie, a otaczające powietrze nie będzie już w stanie wchłonąć wilgoci, nastąpi kondensacja. Temperatura 12,6 ºC okazała się krytyczna w tym przypadku. Korzystając ze specjalnego oprogramowania, temperatury powierzchni są określane w połączeniu budynku i łączone w celu utworzenia linii, tak zwanej krzywej izotermicznej.

W przeszłości była ona powszechnie określana jako izoterma 12ºC. Bardziej precyzyjne badania naukowe doprowadziły obecnie do wyżej wspomnianej izotermy 12,6 ºC. W popularnej nauce uzgodniono izotermę 13 ºC.

8 Odporność ogniowa

Zgodnie z wymaganiami krajowych przepisów budowlanych, zastosowane materiały budowlane, a tym samym materiały użyte do konstrukcji połączeń, muszą spełniać co najmniej klasę materiałów budowlanych B 2 zgodnie z DIN 4102 lub odpowiednią klasę E zgodnie z EN 13501-1. klasa E zgodnie z normą EN 13501-1.

9. Kompatybilność środowiskowa

Ogólnie rzecz

biorąc, w ostatnich latach nastąpił ogólny zwrot w kierunku produktów przyjaznych dla środowiska w budownictwie i inżynierii lądowej. produkty przyjazne dla środowiska. Wykorzystanie produktów zawierających rozpuszczalniki, na przykład , gwałtownie spadło.

ylko w obszarach, w których nie można ich zastąpić, są one nadal używane w ogóle .

Produkty, których proces opiera się na funkcji chemicznej, są również używane w mniejszym stopniu. W szczególności wstępnie sprasowane taśmy uszczelniające mają tutaj przewagę, ponieważ ich zastosowanie opiera się na procesach fizycznych.

Ponadto produkty uszczelniające w znacznym stopniu przyczyniają się do pozytywnego wpływu na klimat w pomieszczeniach, a tym samym do znacznej

poprawy efektywności energetycznej budynku

. Efektywność energetyczna budynku ulega znacznej poprawie , co przyczynia się do dalszego zmniejszenia globalnego zanieczyszczenia środowiska.

10. Izolacja termiczna

Podczas uszczelniania okien i drzwi zewnętrznych izolacja termiczna jest fizyczną właściwością budynku, której uwzględnienie jest również wymagane przez ustawodawcę poprzez przepisy i rozporządzenia wprowadzone na mocy prawa budowlanego .

W tym kontekście szczególne znaczenie mają rozporządzenie w sprawie oszczędzania energii (EnEV) oraz norma DIN 4108 "Izolacja termiczna i oszczędność energii w budynkach".

Izolacja termiczna w nowych budynkach

nowo wznoszonych budynkach należy wybrać typ konstrukcji, który jest jak najbardziej wolny od mostków termicznych

. Zasadniczo składa się to z trzech wymagań dotyczących połączenia okien:

- Elementy izolacyjne powinny być łączone bez szczelin

- Materiały uszczelniające powinny mieć najwyższy możliwy opór cieplny.

Konstrukcja musi być dobrana w taki sposób, aby można było pomieścić maksymalną możliwą ilość elementów uszczelniających lub izolacyjnych.

Izolacja termiczna w starych budynkach

Ogólnie rzecz biorąc, w przypadku renowacji obowiązują te same normy, co w przypadku nowych budynków. Jednak w praktyce bardzo rzadko można je zrealizować, ponieważ trzeba polegać na istniejących warunkach ramowych

Z tego powodu bardzo często stosuje się listwy maskujące wyposażone w taśmy uszczelniające. Takie rozwiązania z pewnością nie są idealne pod względem izolacji termicznej, ale w wielu przypadkach są jedynym rozwiązaniem.

11. Kompatybilność materiałów budowlanych

W wielu przypadkach uszczelnianie połączeń stanowi połączenie między różnymi materiałami. Mogą to być farby, impregnowane konstrukcje drewniane, różne tynki, a nawet pozostałości istniejących produktów uszczelniających

. Aby zapewnić, że produkt uszczelniający może spełnić swoje wymagania w dłuższej perspektywie, nie mogą wystąpić żadne szkodliwe interakcje. Mogą to być interakcje chemiczne, fizyczne, a nawet wizualne , których należy unikać.

by to zapewnić, należy przeprowadzić testy kompatybilności.

Z reguły wstępnie sprasowane taśmy uszczelniające mają tutaj przewagę, ponieważ następuje tylko fizyczne rozszerzenie.

W zależności od pozycji montażowej okna, materiały wymienione poniżej mogą prowadzić do uszkodzenia produktów uszczelniających:

- system malarski fasady lub okna

- systemy impregnacji konstrukcji drewnianych

- stare materiały uszczelniające

- Środki antyadhezyjne pochodzące z produkcji profili okiennych

- Naturalne szkodniki

12. montaż na miejscu

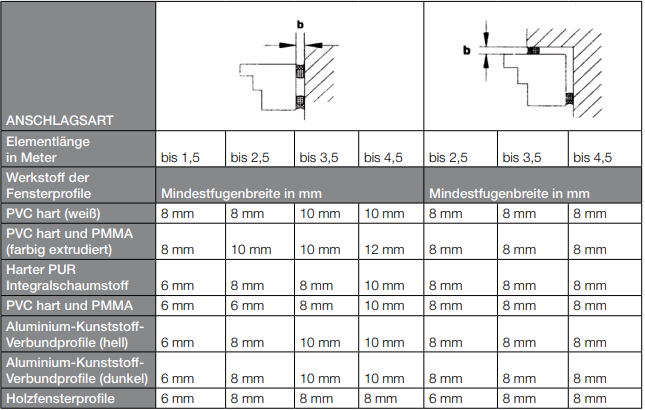

Wymiary do wymiarowania z uszczelniaczami są pokazane tutaj.

Znacznie większe szerokości szczelin są wyraźnie widoczne w tabeli.

12. montaż na placu budowy

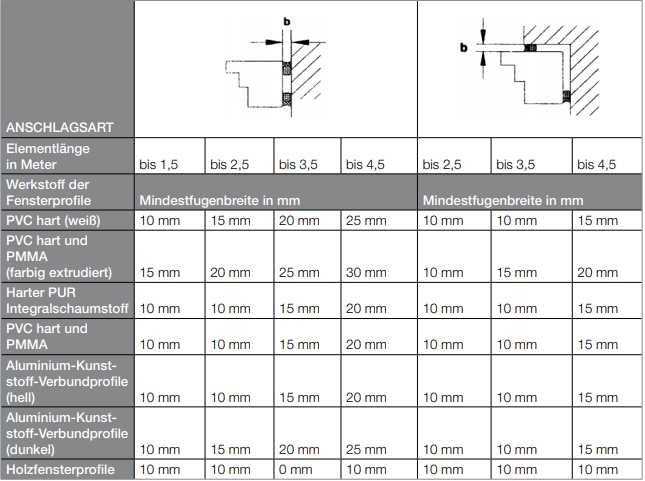

Poniższa tabela została opracowana przez ift Rosenheim w celu zapewnienia jak najmniejszej liczby błędów podczas wymiarowania wstępnie sprężonych taśm uszczelniających. Porównanie tabeli 1 z tabelą 2 szybko pokazuje, że złącze może być węższe przy użyciu taśm uszczelniających niż przy użyciu past uszczelniających. Jest to wyraźna ekonomiczna zaleta taśm uszczelniających.

Uszczelnianie połączeń elementów ścian zewnętrznych

Problem uszczelniania jest prawdopodobnie tak stary, jak pragnienie człowieka, aby wpływać na swoje otoczenie z korzyścią dla siebie,

aby wpływać na otoczenie z korzyścią dla siebie.N awet w świecie zwierząt można rozpoznać działania mające na celu uszczelnienie .

Na przykład: pszczoły używająwosku (propolisu) ,który same wytwarzają specjalnie w tym celu , aby uszczelnić swój ulprzed przeciągami i deszczem. Niektóre ptaki również uszczelniają swoje jamy lęgowe przed wpływami zewnętrznymi, wykorzystując naturalne środki pomocnicze, takie jak zasolona ziemia, gruz i części roślin. Nie ma znaczącej różnicymiędzy wyżej wymienionymi naturalnymi uszczelniaczami a uszczelnianiem połączeń zewnętrznych, ani pod względem zadania do wykonania, ani pożądanego efektu. W obu przypadkachcelem jest ochrona danego obszaru przed wpływem warunków atmosferycznych. Zasadniczo przed wiatrem, wilgocią i utratą ciepła.
